Schneckengetriebe vs. Stirnradgetriebe: Welches Getriebe ist das richtige für Ihre Anforderungen?

Einführung

Wenn es darum geht, das richtige Zahnradgetriebe für Ihre industriellen Anforderungen auszuwählen, hängt die Entscheidung oft von der Auswahl ab Schneckengetriebe und Stirnradgetriebe. Diese beiden Getriebetypen weisen jeweils unterschiedliche Eigenschaften, Vorteile und Einschränkungen auf, wodurch sie für unterschiedliche Anwendungen geeignet sind.

Getriebetypen verstehen

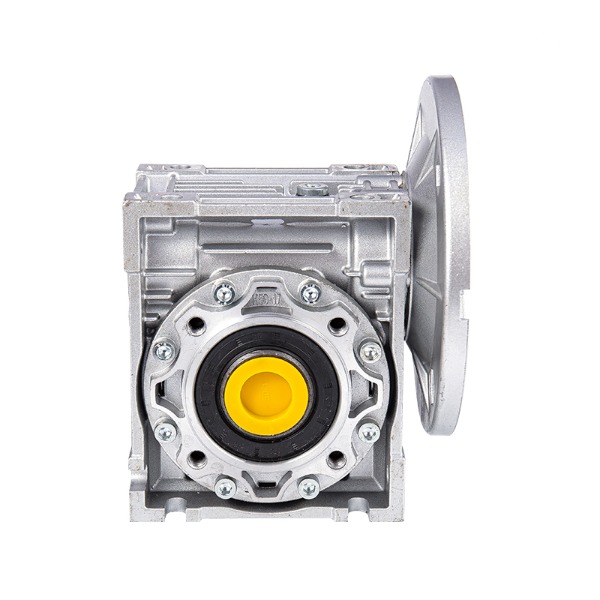

Was ist ein Schneckengetriebe?

Ein Schneckengetriebe besteht aus einer Schnecke (einer Art Schraube), die mit einem Zahnrad kämmt, um Bewegung zu übertragen. Schneckengetriebe sind für ihre bekannte Fähigkeit, bei kompakter Größe ein hohes Drehmoment zu liefern und eine schnelle Untersetzung in einem einzigen Schritt zu erreichen.

Hauptmerkmale von Schneckengetrieben:

• Hohe Drehmomentabgabe
• Kompaktes und platzsparendes Design
• Selbsthemmung, verhindert Rückwärtsbewegung
• Geeignet für Anwendungen mit niedriger bis mittlerer Geschwindigkeit

Was ist ein Stirnradgetriebe?

Stirnradgetriebe ziehen sich durch Zahnräder aus, deren Zähne in einem Winkel zur Drehachse geschnitten sind, was zu einem ruhigeren Betrieb im Vergleich zu geraden Zahnrädern führt. Diese Getriebe werden typischerweise für Anwendungen eingesetzt, die Hochgeschwindigkeits- und Hochleistungsgetriebe mit minimalem Geräuschpegel erfordern.

Hauptmerkmale von Stirnradgetrieben:

• Reibungsloser und leiserer Betrieb
• Effiziente Kraftübertragung
• Höhere Tragfähigkeit
• Geeignet für Anwendungen mit mittlerer bis hoher Geschwindigkeit

Schneckengetriebe vs. Stirnradgetriebe: Ein direkter Vergleich

Hauptunterschiede bei Anwendungen

Schneckengetriebe eignen sich am besten für Anwendungen, die ein hohes Drehmoment in kompakter Form erfordern, insbesondere wenn selbsthemmende Mechanismen erforderlich sind. Man findet sie häufig in Förderanlagen, Aufzugsantrieben und Hebezeugen.

Stirnradgetriebe werden dagegen für Anwendungen bevorzugt, die einen höheren Wirkungsgrad und einen leiseren Betrieb erfordern, beispielsweise in Automobilgetrieben, Pumpen und Untersetzungsgetrieben.

Auswahl des richtigen Getriebes

Bei der Wahl zwischen Schneckengetrieben und Stirnradgetrieben ist es wichtig, Faktoren wie das erforderliche Drehmoment, den Wirkungsgrad, den Geräuschpegel und den verfügbaren Platz zu bewerten. Für Hochleistungsanwendungen mit niedriger Drehzahl bieten Schneckengetriebe deutliche Vorteile. Für Anwendungen, die einen Hochgeschwindigkeitsbetrieb mit minimalem Lärm und höherer Effizienz erfordern, sind Stirnradgetriebe jedoch die bessere Wahl.

Vorteile von Schneckengetrieben

• Hohe Drehmomentabgabe: Schneckengetriebe eignen sich gut für Hochleistungsanwendungen, bei denen ein hohes Drehmoment erforderlich ist.
• Selbsthemmend: Die Selbsthemmung von Schneckengetrieben verhindert ein Zurückdrehen und eignet sich daher ideal für Anwendungen wie Aufzüge oder Förderbänder, bei denen eine Rückwärtsbewegung verhindert werden muss.
• Kompaktes Design: Dank ihrer kompakten Bauweise passen Schneckengetriebe auch auf engstem Raum und sind daher die erste Wahl, wenn der Platz begrenzt ist.

Vorteile von Stirnradgetrieben

• Höhere Effizienz: Schrägverzahnungen sorgen für eine effizientere Kraftübertragung aufgrund der abgewinkelten Zähne, die die Reibung minimieren.
• Reibungsloser Betrieb: Die Zähne der Schrägverzahnungen greifen allmählich ineinander und erzeugen so weniger Lärm und Vibrationen, was ideal für einen leiseren Betrieb ist.
• Höhere Tragfähigkeit: Stirnradgetriebe können im Vergleich zu Schneckengetrieben höheren Belastungen standhalten und eignen sich daher für anspruchsvollere Anwendungen.

Wann jedes Getriebe verwendet werden sollte

Wann sollte ein Schneckengetriebe verwendet werden?

• Anforderungen an schwere Drehmomente: Für Anwendungen wie Hebezeuge, Aufzüge oder Förderbänder, die ein hohes Drehmoment in einem kleinen Paket erfordern.
• Betrieb mit niedrigerer Geschwindigkeit: Schneckengetriebe eignen sich hervorragend für Betriebe mit niedriger Drehzahl, bei denen ein hohes Drehmoment wichtiger ist als die Drehzahl.
• Anforderungen an die Selbsthemmung: Wenn die Anwendung ein Getriebe erfordert, das eine Rückwärtsbewegung ohne zusätzliche Bremsmechanismen verhindert, ist ein Schneckengetriebe ideal.

Wann sollte ein Stirnradgetriebe verwendet werden?

• Hohe Effizienz: Für Anwendungen, die eine reibungslose und effiziente Kraftübertragung mit minimaler Reibung erfordern.
• Leiser Betrieb: Wenn der Lärm- und Vibrationspegel kritisch ist, beispielsweise in Automobil- oder Pumpensystemen.
• Hochgeschwindigkeitsbetrieb: Stirnradgetriebe eignen sich aufgrund ihres höheren Wirkungsgrads und der geringeren Reibung besser für den Betrieb bei mittleren bis hohen Geschwindigkeiten.

Wartung und Haltbarkeit

Sowohl Schneckengetriebe als auch Stirnradgetriebe erfordern eine regelmäßige Wartung, um ihre Langlebigkeit und optimale Leistung zu gewährleisten. Schneckengetriebe haben jedoch aufgrund der höheren Reibungsverluste tendenziell eine kürzere Lebensdauer im Vergleich zu Stirnradgetrieben, die effizienter sind und weniger Verschleiß aufweisen.

Wartungstipps für Schneckengetriebe:

• Überprüfen Sie regelmäßig die Schmierung und ersetzen Sie das Öl, um die Reibung zu verringern und eine Überhitzung zu verhindern.
• Überprüfen Sie das Schneckengetriebe und das Schneckenrad auf Verschleiß und ersetzen Sie die Teile bei Bedarf.

Wartungstipps für Stirnradgetriebe:

• Stellen Sie sicher, dass die Zahnräder richtig ausgerichtet sind, um unnötigen Verschleiß zu vermeiden.
• Halten Sie das Getriebe sauber und ersetzen Sie das Schmiermittel in regelmäßigen Abständen.

Fazit

Sowohl Schneckengetriebe als auch Stirnradgetriebe haben ihren Platz in industriellen Anwendungen und bieten jeweils unterschiedliche Vor- und Nachteile. Die Wahl zwischen beiden hängt von Ihren spezifischen Anforderungen ab – ob hohes Drehmoment, Effizienz, leiser Betrieb oder kompaktes Design. Wenn Sie die Unterschiede und Anwendungen verstehen, können Sie eine fundierte Entscheidung darüber treffen, welches Getriebe für Ihre Anforderungen das richtige ist.

FAQ

1. Was ist der Hauptunterschied zwischen Schneckengetrieben und Stirnradgetrieben?
Schneckengetriebe bieten ein hohes Drehmoment bei kompakter Bauweise und sind selbsthemmend, während Stirnradgetriebe einen höheren Wirkungsgrad, einen leiseren Betrieb und eine höhere Belastbarkeit bieten.

2. Welches Getriebe ist effizienter, ein Schnecken- oder Stirnradgetriebe?
Stirnradgetriebe sind im Allgemeinen effizienter als Schneckengetriebe, da sie im Betrieb weniger Reibung erfahren.

3. Können Schneckengetriebe in Hochgeschwindigkeitsanwendungen eingesetzt werden?
Schneckengetriebe eignen sich besser für Anwendungen mit niedrigen bis mittleren Drehzahlen. Für den Hochgeschwindigkeitsbetrieb werden Stirnradgetriebe aufgrund ihrer höheren Effizienz bevorzugt.

4. Welche Arten von Anwendungen profitieren von Schneckengetrieben?
Schneckengetriebe sind ideal für Anwendungen, die ein hohes Drehmoment und selbsthemmende Eigenschaften erfordern, wie z. B. Hebezeuge, Aufzüge und Fördersysteme.

5. Sind Stirnradgetriebe langlebiger als Schneckengetriebe?
Ja, Stirnradgetriebe sind aufgrund ihrer höheren Effizienz und geringeren Reibung tendenziell langlebiger, was mit der Zeit zu weniger Verschleiß führt.
