In der Welt der mechanischen Kraftübertragung bieten nur wenige Geräte die gleiche Kombination aus Einfachheit, Kompaktheit und Drehmomentvervielfachung wie ein Schneckengetriebe-Geschwindigkeitsreduzierer . Ganz gleich, ob Sie ein Ingenieursstudent, ein Wartungstechniker oder ein Bastler sind, der Ihre erste automatisierte Maschine baut, das Verständnis dieser wichtigen Komponente wird Ihnen helfen, bessere Design- und Beschaffungsentscheidungen zu treffen.

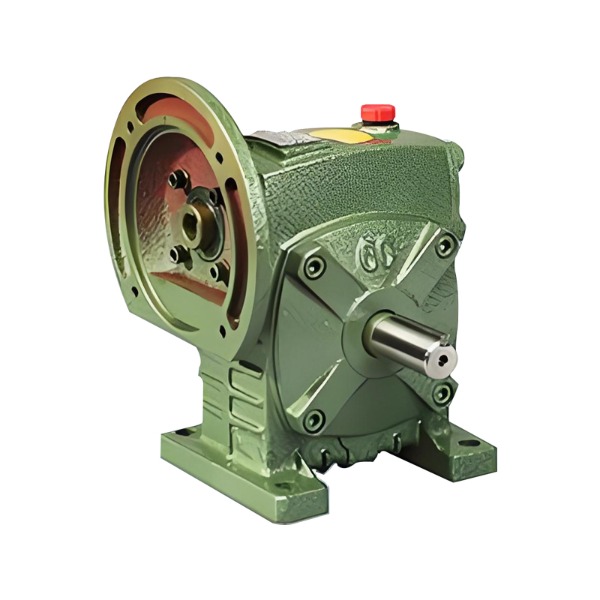

Ein Schneckengetriebe-Untersetzungsgetriebe ist ein mechanisches Gerät, das die Drehzahl reduziert und gleichzeitig das Drehmoment erhöht. Es besteht aus zwei Hauptelementen: einer Schnecke (die wie eine Schraube aussieht) und einem Schneckenrad (einem Zahnrad mit Schrägverzahnung). Die Schnecke ist die treibende Komponente; Das Schneckenrad ist das angetriebene Bauteil.
Im Gegensatz zu herkömmlichen Getriebezügen mit parallelen Wellen überträgt ein Schneckengetriebe typischerweise Bewegungen zwischen senkrechten, sich nicht schneidenden Wellen. Diese rechtwinklige Konfiguration spart Platz und ermöglicht kompakte Maschinenkonstruktionen.
Das Funktionsprinzip ist täuschend einfach. Während sich die Schnecke dreht, drücken ihre spiralförmigen Gewindegänge gegen die Zähne des Schneckenrads. Da das Gewinde der Schnecke im Wesentlichen eine kontinuierliche, schiefe Ebene ist, die um einen Zylinder gewickelt ist, bewegt jede volle Drehung der Schnecke das Schneckenrad nur um einen Zahn (oder einen Bruchteil eines Zahns).
Diese Geometrie erzeugt ein hohes Untersetzungsverhältnis in einer einzigen Stufe. Wenn die Schnecke beispielsweise einen einzigen Gang hat (ein durchgehendes Gewinde), bewegt eine volle Umdrehung der Schnecke das Schneckenrad um einen Zahn. Wenn das Rad 50 Zähne hat, dreht sich die Abtriebswelle mit 1/50 der Eingangsdrehzahl.
Wichtige mechanische Verhaltensweisen:
Wichtig: Nicht alle Schneckengetriebe sind selbsthemmend. Der Zustand der Selbsthemmung hängt vom Steigungswinkel und dem Reibungskoeffizienten ab. Als Faustregel gilt: Ein Steigungswinkel unter etwa 5–6 Grad sorgt im Allgemeinen für Selbsthemmungsverhalten.
Das Verständnis der Teile hilft bei der Fehlerbehebung und Auswahl. Nachfolgend finden Sie eine einfache Aufschlüsselung:
| Komponente | Funktion |
|---|---|
| Wurm (Eingabe) | Ein Schaft aus gehärtetem Stahl mit Spiralgewinde; verbindet sich mit dem Motor. |
| Schneckenrad (Abtrieb) | Ein Zahnrad aus Bronze oder Messing, das mit der Schnecke kämmt; Reduziert die Geschwindigkeit und erhöht das Drehmoment. |
| Wohnen | Umschließt den Zahnradsatz, hält Schmiermittel und sorgt für die Ausrichtung der Welle. |
| Lager | Stützen Sie Eingangs- und Ausgangswellen und reduzieren Sie so Reibung und Verschleiß. |
| Dichtungen und Dichtungen | Verhindern Sie das Austreten von Schmiermittel und halten Sie Verunreinigungen fern. |
| Schmiersystem | Normalerweise Ölbad oder Zwangsumlauf; wesentlich für die Wärmeableitung. |
Die Wahl der Materialien ist bewusst: Die Schnecke besteht aus hartem Stahl, während das Rad aus weicherer Bronze besteht. Diese unterschiedliche Materialpaarung verringert das Abrieb und ermöglicht, dass sich das weichere Rad leicht an die Schnecke anpasst, wodurch die Kontaktfläche und die Lastverteilung verbessert werden.
Eines der entscheidenden Merkmale eines Schneckengetriebes ist die Fähigkeit, hohe Untersetzungsverhältnisse auf kompaktem Raum zu erreichen. Einstufige Einheiten bieten üblicherweise Übersetzungsverhältnisse von 5:1 bis 100:1. Zweistufige Einheiten können 1000:1 überschreiten.
Allerdings geht diese hohe Reduzierung mit einem Kompromiss einher: der Effizienz. Da die Schnecke am Rad gleitet und nicht rollt, sind die Reibungsverluste erheblich. Typische Effizienzbereiche sind:
Zum Vergleich: Ein Stirnradgetriebe mit ähnlichem Übersetzungsverhältnis erreicht möglicherweise einen Wirkungsgrad von 95 %, bietet jedoch keine Selbsthemmung oder die gleiche kompakte rechtwinklige Anordnung.
Ingenieure und Konstrukteure entscheiden sich aufgrund mehrerer greifbarer Vorteile für Schneckengetriebe:
Hohe Reduzierung in einer einzigen Stufe
Andere Getriebetypen benötigen oft zwei oder drei Stufen, um die Untersetzung einer Schneckenstufe zu erreichen. Dies reduziert die Anzahl der Teile, die Montagezeit und die Gesamtgröße der Ausrüstung.
Rechtwinklige Kraftübertragung
Wenn ein Motor senkrecht zur angetriebenen Welle montiert werden muss, löst ein Schneckengetriebe das Auslegungsproblem ohne zusätzliche Kegelräder oder komplexe Halterungen.
Selbsthemmungsfähigkeit
Bei Hebeanwendungen (z. B. Aufzüge, Wagenheber, Steigungsförderer) verhindert die Selbstsperrfunktion eine Rückwärtsdrehung, wenn die Stromversorgung unterbrochen wird. Dies wirkt als mechanische Bremse und erhöht so die Sicherheit.
Leiser und reibungsloser Betrieb
Der kontinuierliche Gleiteingriff erzeugt im Vergleich zu einigen anderen Getriebearten weniger Vibrationen und Geräusche, insbesondere bei moderaten Geschwindigkeiten.
Überlasttoleranz
Leichte Fluchtungsfehler oder kurzzeitige Überlastungen werden besser toleriert, da sich das Schneckenradmaterial (Bronze) elastisch verformen kann, ohne dass es zu einem spröden Versagen kommt.
Keine Technologie ist perfekt. Ein Schneckengetriebe-Untersetzungsgetriebe unterliegt mehreren Einschränkungen, die bei der Systemkonstruktion berücksichtigt werden müssen.
Geringere Effizienz
Wie bereits erwähnt, verringert die Reibung die Effizienz, insbesondere bei höheren Übersetzungsverhältnissen. Dies bedeutet, dass mehr Energie als Wärme verloren geht, was bei Anwendungen im Dauerbetrieb möglicherweise eine zusätzliche Kühlung erfordert.
Wärmeerzeugung
Übermäßige Hitze zersetzt das Schmiermittel und kann Dichtungen beschädigen oder eine thermische Ausdehnung von Komponenten verursachen. Ingenieure müssen thermische Leistungsgrenzen berechnen, nicht nur mechanische Drehmomentgrenzen.
Begrenzte Eingabegeschwindigkeit
Hohe Antriebsdrehzahlen (über 3000–4000 U/min) können zu Überhitzung und schnellem Verschleiß führen. Schneckengetriebe eignen sich am besten für mittlere Eingangsgeschwindigkeiten von Wechselstrommotoren, Servomotoren oder Hydraulikmotoren.
Gegenreaktion
Obwohl Schneckengetriebe mit geringem Spiel hergestellt werden können (Präzisionsstufen), haben handelsübliche Standardgetriebe ein höheres Spiel als hochwertige Stirnrad- oder Planetengetriebe. Dies ist wichtig für präzise Positionierungsanwendungen wie CNC-Drehtische.
Schneckengetriebe-Untersetzungsgetriebe sind in vielen Alltags- und Industriemaschinen anzutreffen. Nachfolgend finden Sie häufige Beispiele, gruppiert nach Funktion.
| Anwendungsbereich | Typischer Anwendungsfall |
|---|---|
| Materialhandhabung | Förderbandantriebe, Palettierer, Hubtische |
| Automobil | Elektrische Fensterheber, Sitzverstellungen, Lenksysteme |
| Industriemaschinen | Mischer, Rührwerke, Schalttische, Verpackungsanlagen |
| Hebezeuge | Hebezeuge, Winden, Wagenheber, Scherenhebebühnen |
| Landwirtschaft | Getreideschnecken, Futtermischer, Bewässerungssysteme |
| Tore und Barrieren | Auslegertore, Schiebetore, Parkschranken |
In jedem dieser Beispiele ist die Hauptanforderung normalerweise ein hohes Drehmoment bei niedriger Drehzahl, manchmal mit der Anforderung einer Selbsthemmung oder Platzbeschränkungen.
Bei der Auswahl der richtigen Einheit für Ihre Maschine geht es um mehr als nur Übersetzung und Drehmoment. Folgen Sie dieser logischen Reihenfolge:
Schritt 1 – Definieren Sie die Eingabe- und Ausgabeanforderungen
Schritt 2 – Bestimmen Sie den Servicefaktor
Basierend auf der Art der Belastung (gleichmäßig, mäßiger Stoß, starker Stoß) und den täglichen Betriebsstunden. Multiplizieren Sie Ihr erforderliches Drehmoment mit dem Betriebsfaktor, um das Auslegungsdrehmoment zu erhalten.
Schritt 3 – Überprüfen Sie das Verhältnis
Teilen Sie die Eingangsgeschwindigkeit durch die Ausgangsgeschwindigkeit. Wählen Sie das nächstgelegene verfügbare Standardverhältnis.
Schritt 4 – Überprüfen Sie die Wärmekapazität
Stellen Sie sicher, dass der Reduzierer die Wärme ableiten kann, ohne den zulässigen Temperaturanstieg zu überschreiten. Wenn nicht, ziehen Sie eine größere Einheit, externe Kühlung oder Zwangsschmierung in Betracht.
Schritt 5 – Bestätigen Sie die Montageausrichtung
Schneckengetriebe sind oft bis zu einem bestimmten Füllstand mit Öl gefüllt. Eine Montage auf dem Kopf oder in einem nicht standardmäßigen Winkel erfordert möglicherweise spezielle Schmierungsänderungen.
Schritt 6 – Selbsthemmungsanforderungen prüfen
Wenn die Verhinderung des Rückwärtsfahrens von entscheidender Bedeutung ist, vergewissern Sie sich beim Hersteller, dass der ausgewählte Steigungswinkel und der Reibungszustand eine Selbsthemmung unter Ihrer Last und Betriebstemperatur gewährleisten.
Die richtige Schmierung ist der wichtigste Faktor für die Langlebigkeit eines Schneckengetriebes. Der Gleitkontakt erzeugt Hitze und Scherkräfte, denen herkömmliche Getriebeöle möglicherweise nicht standhalten.
Leitfaden zur Schmierstoffauswahl:
Wartungscheckliste:
Zu den Anzeichen einer Störung gehören: übermäßige Gehäusetemperatur (über 93 °C), erhöhte Vibration oder ein dunkler, verbrannter Geruch des Schmiermittels.
F1: Ist ein Schneckengetriebe-Untersetzungsgetriebe umkehrbar?
A: Normalerweise nicht. Die meisten Standardeinheiten können aufgrund der Selbsthemmung nicht zurückgefahren werden. Spezielle reibungsarme Konstruktionen (z. B. mit Rollenlagern auf der Schnecke) können reversibel sein, sind jedoch weniger verbreitet.
F2: Warum bestehen Schneckenräder aus Bronze?
A: Bronze hat hervorragende Antifresseigenschaften gegenüber gehärtetem Stahl sowie eine gute Anpassungsfähigkeit und Korrosionsbeständigkeit. Typische Optionen sind Aluminiumbronze oder Phosphorbronze.
F3: Kann ich ein Schneckengetriebe für den Dauerbetrieb verwenden?
A: Ja, aber Sie müssen die Wärmeleistung berechnen. Wählen Sie für den 24/7-Betrieb eine größere Baugröße, als die Berechnung des rein mechanischen Drehmoments nahelegt, oder fügen Sie eine Zwangskühlung hinzu.
F4: Was ist der Unterschied zwischen einem Schneckengetriebe und einem Planetengetriebe?
A: Ein Planetengetriebe bietet einen höheren Wirkungsgrad und ein geringeres Spiel, weist jedoch keine Selbsthemmung auf und ist bei hohen Untersetzungsverhältnissen im Allgemeinen teurer. Ein Schneckengetriebe ist einfacher, selbsthemmend und kompakter für rechtwinklige Anwendungen.
Ein Schneckengetriebe-Untersetzungsgetriebe ist eine robuste, kompakte und vielseitige Lösung zur Reduzierung der Geschwindigkeit bei gleichzeitiger Vervielfachung des Drehmoments – insbesondere, wenn Sie eine rechtwinklige Anordnung oder einen passiven Rücklaufsperrenschutz benötigen. Obwohl sein Wirkungsgrad geringer ist als bei einigen anderen Getriebetypen, machen ihn die Vorteile der hohen einstufigen Untersetzung, des leisen Betriebs und der inhärenten Selbsthemmung in Branchen von der Materialhandhabung bis hin zu Automobilsystemen unverzichtbar.
Konzentrieren Sie sich bei der Auswahl einer Einheit auf drei entscheidende Faktoren: Untersetzungsverhältnis, Wärmekapazität und Schmierungsart. Bei richtiger Auswahl und Wartung wird ein hochwertiges Schneckengetriebe jahrelang zuverlässige Dienste leisten.
