Getriebe mit Schneckengetrieben ist eine grundlegende Technologie in der mechanischen Kraftübertragung, die in Branchen weit verbreitet ist, in denen hohe Übersetzungsverhältnisse auf engstem Raum erforderlich sind. Im Gegensatz zu herkömmlichen Stirnrad- oder Stirnradgetrieben beruht das Getriebe eines Schneckengetriebes auf einer einzigartigen Gleitwirkung zwischen einer Schnecke (Schraube) und einem Schneckenrad (Zahnrad). Diese Konstruktion ermöglicht eine rechtwinklige Drehmomentübertragung, häufig mit einer einzigen Untersetzungsstufe, und bietet gleichzeitig inhärente Vorteile wie Geräuschreduzierung und Selbsthemmungsfähigkeit.

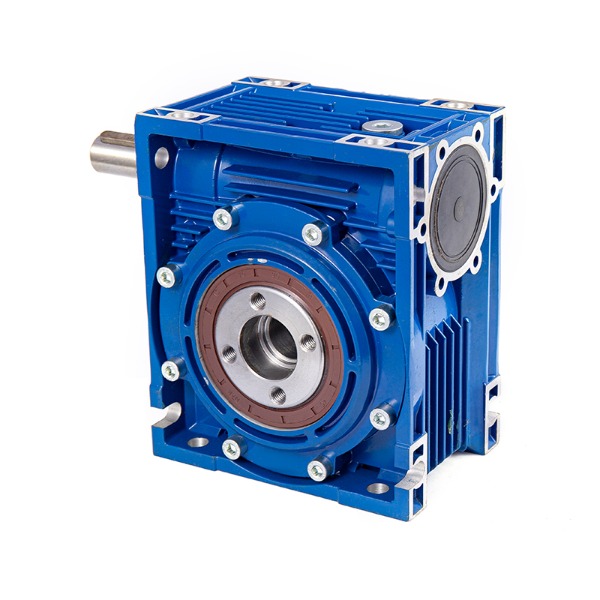

Das Getriebe eines Schneckengetriebes besteht aus zwei Hauptkomponenten: der Schnecke aus gehärtetem Stahl (Eingang) und dem Schneckenrad aus Bronze oder Gusseisen (Ausgang). Die Schnecke hat einen oder mehrere spiralförmige Gewindegänge, die in die Zähne des Rades eingreifen. Wenn sich die Schnecke dreht, drücken sie ihre Gewindegänge auf die Radzähne und wirken so, dass sich das Rad dreht. Die Achse der Schnecke steht senkrecht zur Radachse, wodurch eine 90-Grad-Antriebskonfiguration entsteht.
Das wichtigste mechanische Merkmal besteht darin, dass die Bewegung hauptsächlich von der Schnecke auf das Rad übertragen wird, sich jedoch nicht leicht umkehren lässt. Dies liegt daran, dass der Reibungswinkel zwischen den Gleitflächen den Steigungswinkel der Schnecke überschreitet, wodurch ein Selbsthemmungseffekt entsteht. Dies macht Schneckengetriebe ideal für Hebezeuge, Aufzüge und Fördersysteme, bei denen das Halten der Last von entscheidender Bedeutung ist.
Das Verständnis der Vor- und Nachteile hilft Ingenieuren bei der Auswahl geeigneter Antriebslösungen. Nachfolgend finden Sie eine kurze Zusammenfassung:
| Funktion | Profitieren | Einschränkung |
|---|---|---|
| Untersetzungsverhältnis | Bis zu 100:1 in einer Stufe | Geringerer Wirkungsgrad (50–85 %) im Vergleich zu Schrägverzahnungen |
| Geräuschpegel | Sehr leiser Betrieb | Erfordert eine präzise Schmierung |
| Selbsthemmend | Verhindert Rückwärtsfahren in vielen Ausführungen | Bei Vibrationen oder hoher Geschwindigkeit nicht zuverlässig |
| Drehmomentdichte | Hohes Drehmoment in kleinem Raum | Erzeugt mehr Wärme |
| Lebensdauer | Bei richtiger Bewertung lang | Bronzeradverschleiß bei schlechter Schmierung |
Aufgrund ihrer kompakten Form und hohen Untersetzungsverhältnisse kommen Schneckengetriebe in zahlreichen Bereichen zum Einsatz:
Bei der Auswahl eines Schneckengetriebes für eine bestimmte Aufgabe sollten Ingenieure Folgendes berücksichtigen:
| Parameter | Überlegungen |
|---|---|
| Eingabegeschwindigkeit | Höhere Drehzahlen (>1500 U/min) verringern den Wirkungsgrad und erhöhen die thermische Belastung |
| Ausgangsdrehmoment | Betriebsfaktoren für Stoßbelastungen oder häufige Starts müssen berücksichtigt werden |
| Achsabstand | Bestimmt die Gesamtgröße und die Drehmomentkapazität |
| Übersetzungsverhältnis | Standardverhältnisse: 5:1, 10:1, 20:1, 30:1, 40:1, 50:1, 60:1 |
| Schmierungsart | Synthetische PAO- oder Mineralöle mit EP-Zusätzen |
| Montageposition | Fuß-, Flansch- oder Schaftmontage; beeinflusst die Gestaltung des Ölstands |
Der Gleitvorgang in einem Getriebe mit Schneckengetrieben erzeugt mehr Reibung als bei Zahnrädern mit Wälzkontakt. Die Effizienz hängt stark vom Steigungswinkel und der Schmierstoffviskosität ab. Bei eingängigen Schnecken (geringer Steigungswinkel) kann der Wirkungsgrad auf 50–60 % sinken – Selbsthemmung ist jedoch zuverlässig. Mehrgängige Schnecken (mehr Gewindegänge) verbessern den Wirkungsgrad auf 75–85 %, verringern oder beseitigen jedoch die Selbsthemmung.
Um die Wärmeabgabe zu verwalten, konstruieren Hersteller häufig Gehäuse mit Kühlrippen oder integrieren eine Lüfterkühlung für Dauerbetriebsanwendungen. Die richtige Ölauswahl und die richtigen Wechselintervalle sind von entscheidender Bedeutung, da verschlechtertes Schmiermittel den Verschleiß der Bronzeräder beschleunigt.
Die richtige Montage verlängert die Lebensdauer. Zu den wichtigsten Richtlinien gehören:
Ausrichtung: Eine Fehlausrichtung zwischen Eingangs- und Ausgangswelle führt zu ungleichmäßigem Zahnkontakt und vorzeitigem Ausfall.
Spieleinstellung: Einige Schneckengetriebe-Getriebekonstruktionen ermöglichen eine Einstellung des Achsabstands, um den Verschleiß auszugleichen.
Entlüftungsposition: Installieren Sie den Entlüfter am höchsten Punkt in der endgültigen Montagerichtung, um ein Austreten von Öl zu verhindern.
Erster Einlauf: Vor dem Volllastbetrieb wird eine kurze Einlaufzeit (2–4 Stunden bei 50 % Last) empfohlen.
Ölwechselplan: Erster Wechsel nach 100–200 Stunden (bei neuem Getriebe), dann alle 2500 Stunden oder jährlich.
F1: Ist das Getriebe eines Schneckengetriebes immer selbsthemmend?
Nein. Die Selbsthemmung hängt vom Reibungskoeffizienten, Steigungswinkel und der Oberflächenbeschaffenheit ab. Als Faustregel gilt, dass eingängige Schnecken mit Steigungswinkeln unter 5–6° für Selbsthemmung unter statischen Bedingungen sorgen. Mehrgängige Schnecken oder Hochleistungskonstruktionen blockieren selten selbst. Überprüfen Sie immer anhand der Herstellerdaten.
F2: Warum werden Schneckenräder üblicherweise aus Bronze hergestellt?
Bronze hat hervorragende Anti-Fressen-Eigenschaften gegenüber gehärtetem Stahl und kann kleine Fremdkörper einbetten, ohne die Schnecke zu beschädigen. Sein niedrigerer Reibungskoeffizient unter Grenzschmierbedingungen ist für den Gleitkontakt in einem Schneckengetriebegetriebe von entscheidender Bedeutung.
F3: Kann ein Getriebe mit Schneckengetriebe manuell rückwärts angetrieben werden?
Bei selbsthemmenden Konstruktionen ist ein Rückwärtsfahren nicht möglich oder erfordert ein sehr hohes Rückwärtsdrehmoment. Bei nicht selbsthemmenden Modellen ist eine manuelle Rückwärtsdrehung möglicherweise möglich, wird jedoch aufgrund unkontrollierter Beschleunigung ohne Bremssysteme nicht empfohlen.
F4: Wie hoch ist die typische Lebensdauer eines Schneckengetriebegetriebes?
Bei ordnungsgemäßer Schmierung und innerhalb der Nennlast sind in der Regel 15.000 bis 25.000 Betriebsstunden erforderlich, bevor ein erheblicher Effizienzverlust auftritt. Der Radverschleiß ist in der Regel der limitierende Faktor. Die regelmäßige Messung des Spiels hilft, die verbleibende Lebensdauer vorherzusagen.
F5: Wie steigere ich die Effizienz eines vorhandenen Schneckengetriebes?
Wechseln Sie zu einem synthetischen Polyalphaolefin (PAO) oder Polyglykol-Schmiermittel für Schneckengetriebe. Stellen Sie sicher, dass der Ölstand korrekt ist. Reduzieren Sie nach Möglichkeit die Eingangsgeschwindigkeit. Beachten Sie jedoch, dass eine höhere Effizienz normalerweise die Selbsthemmungsfähigkeit verringert.
