Produktparameter
1. Modellbeispiel: NRV-VS-F1 30/40/50/63/75/90/110
2. Übersetzungsbereich: 5~100 (gängige Modelle)
3. Eingangsleistung: 0,12 kW ~ 18,5 kW
4. Abtriebsdrehmoment: 15 N·m ~ 2500 N·m
5. Eingabegeschwindigkeit: ≤1800 U/min (empfohlener Wert)
6. Installationsformular: Flanschtyp (spezielle Flanschschnittstelle vom Typ F1, geeignet für B5/B14-Standardmotor)
7. Effizienz: 75 % ~ 92 % (dynamisch angepasst je nach Übersetzungsverhältnis und Last)
8. Gewicht: 2,5 kg ~ 150 kg (steigt je nach Modell)
9. Schutzstufe: IP66 (erhöhte Staub- und Wasserbeständigkeit)
10. Betriebstemperatur: -25℃~ 100℃ (kurzfristige Toleranztemperatur kann 120℃ erreichen)

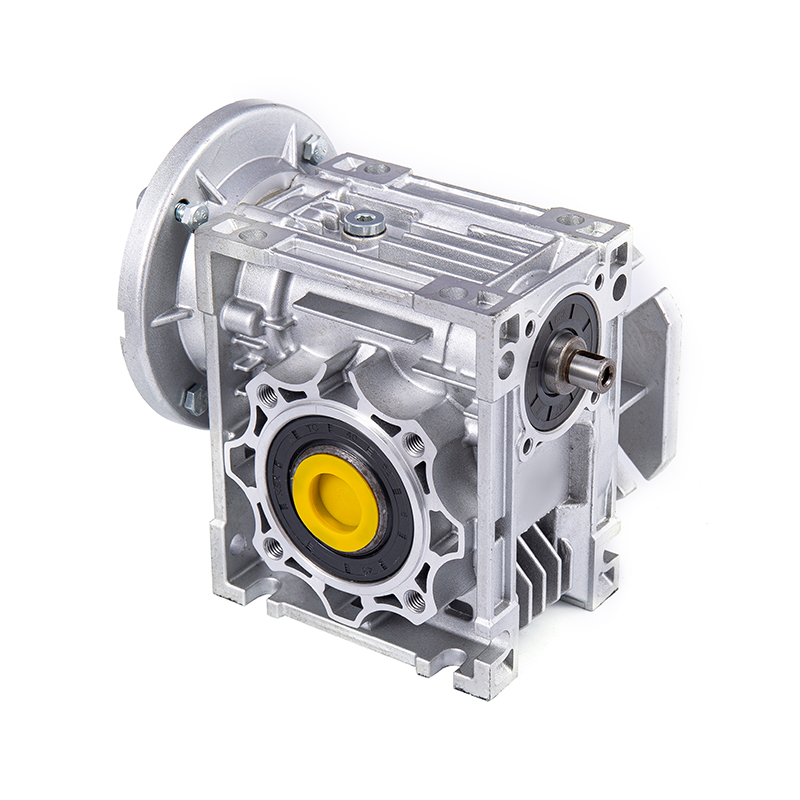

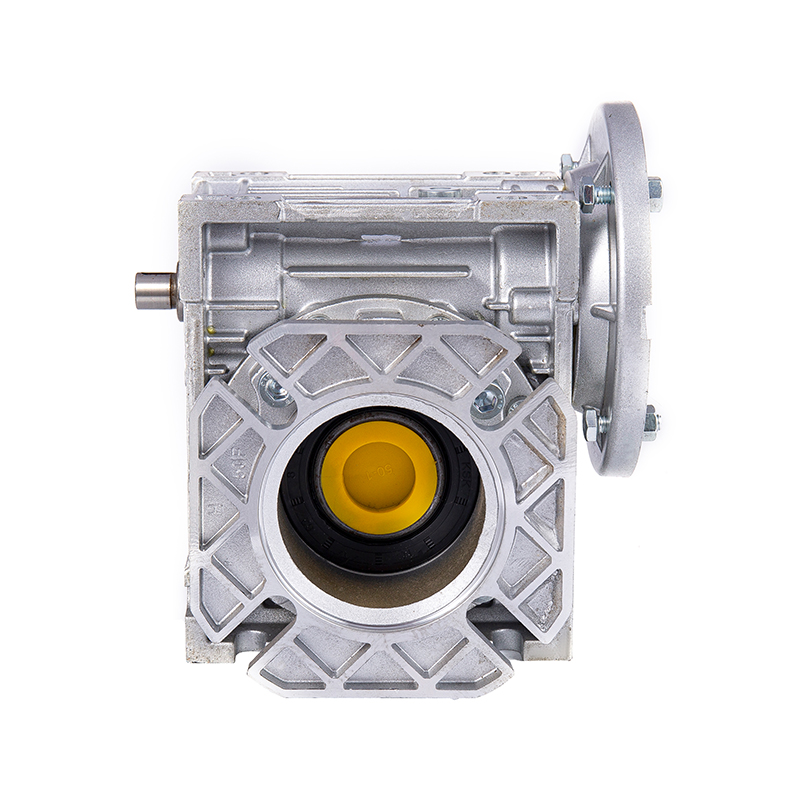

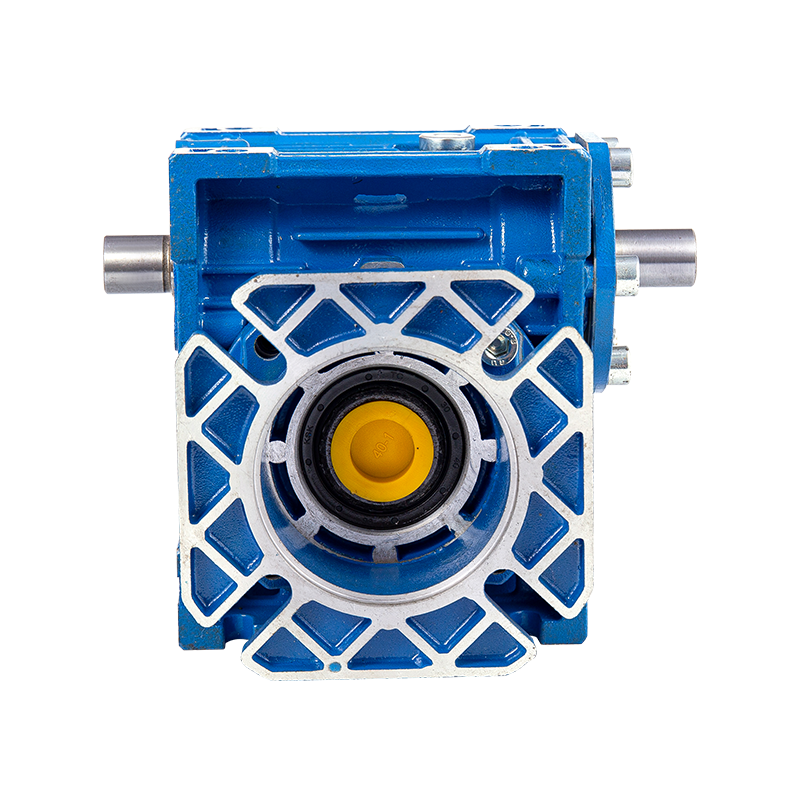

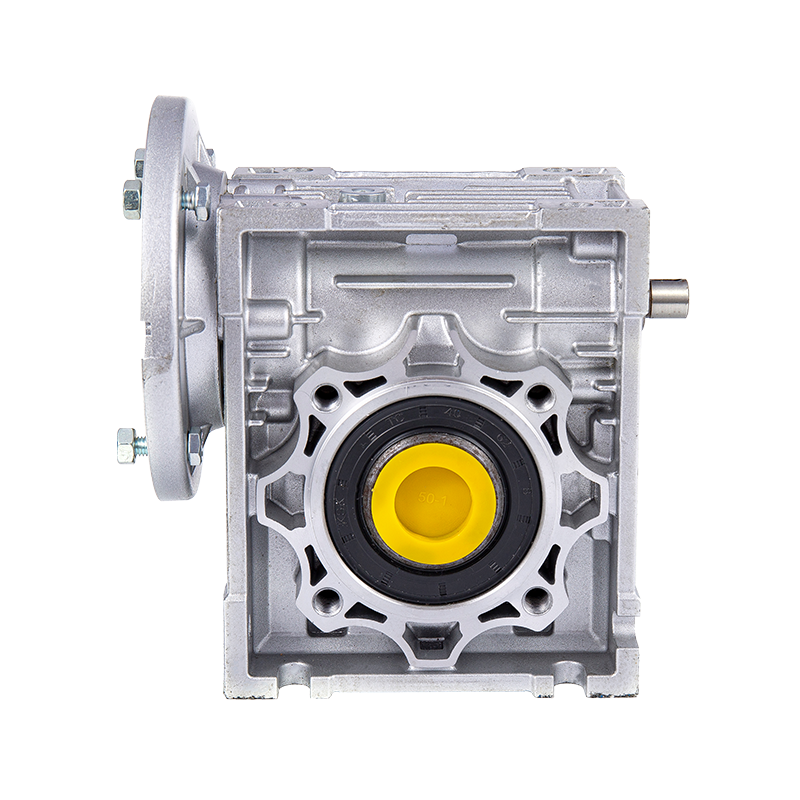

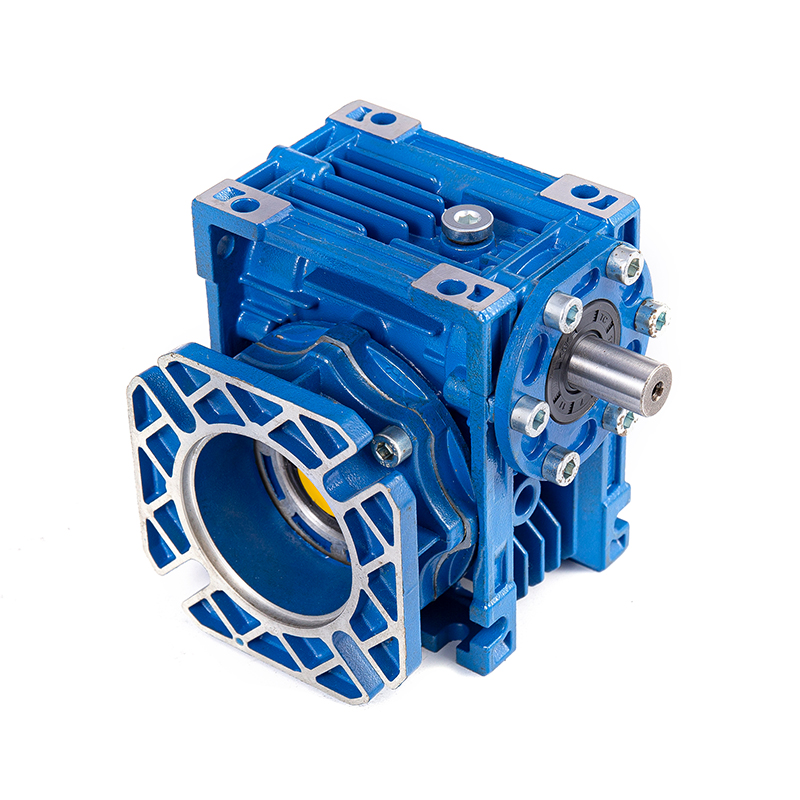

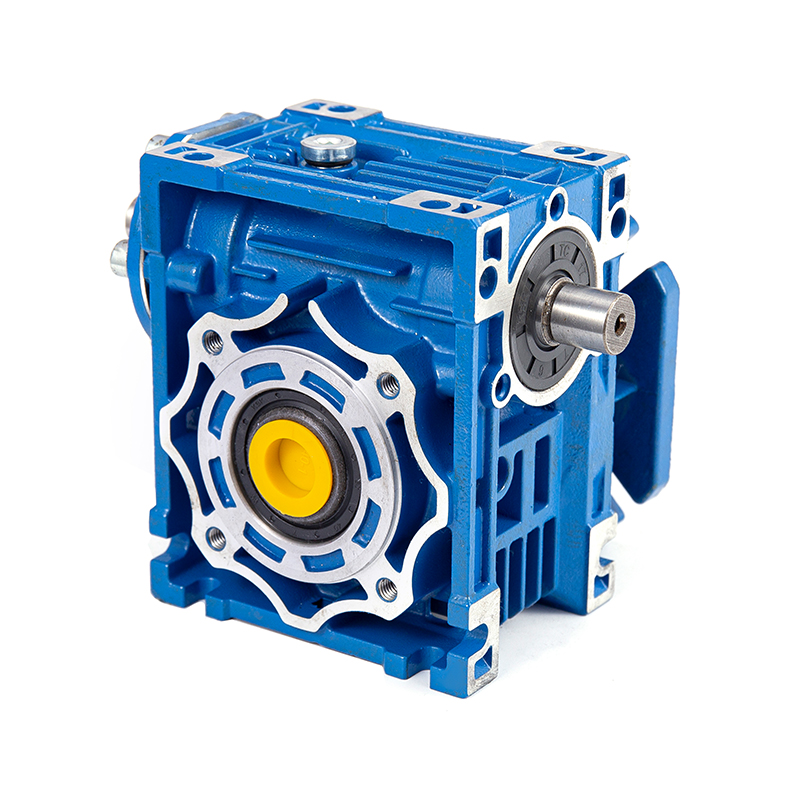

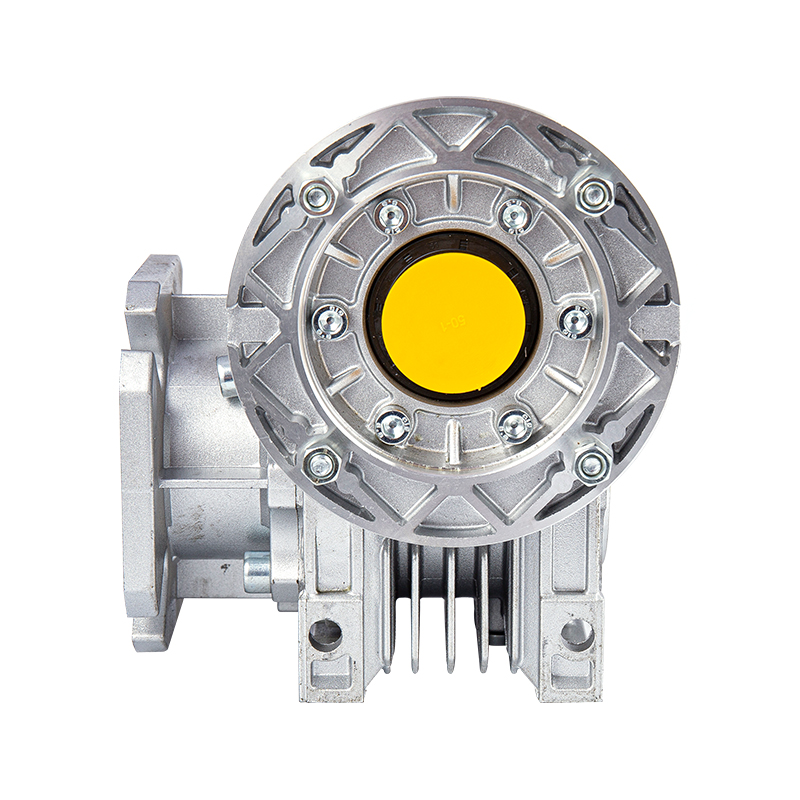

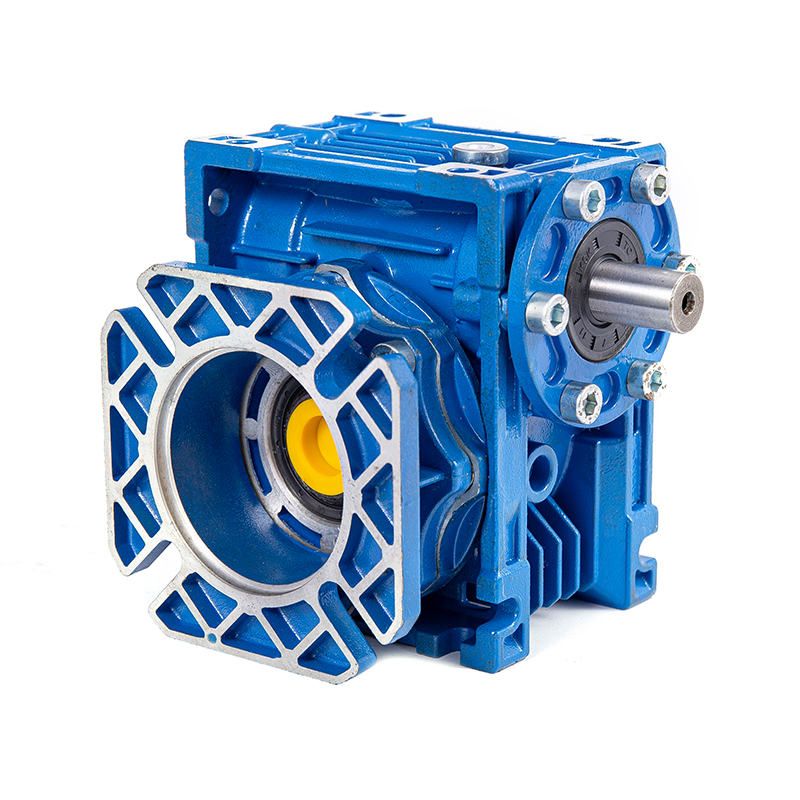

Das Schneckengetriebe NRV-VS-F1 ist ein Präzisionsuntersetzungsgerät auf Basis eines Schneckengetriebes, das für hochpräzise und zuverlässige Industrieszenarien entwickelt wurde.
Zu seinen Kernfunktionen gehören:
- Aufbau des Schneckengetriebes: Die Schnecke verwendet einen Hochfrequenz-Abschreckprozess aus 45#-Stahl, und das Schneckenrad verwendet Zinnbronze-Material, um ein Gleichgewicht zwischen hoher Festigkeit und Verschleißfestigkeit zu erreichen.
- Spezielle Flanschschnittstelle (Typ F1): Optimieren Sie die Flanschgröße und die Position der Bolzenlöcher, passen Sie sich an Servomotoren, Schrittmotoren und allgemeine Asynchronmotoren an und reduzieren Sie den Bedarf an Installationsadaptern.
- Modularer Ausbau: Unterstützt mehrstufige Reihen- oder Parallelkonfiguration und erweitert flexibel das Übersetzungsverhältnis und das Ausgangsdrehmoment.
- Schmierungsdesign: Eingebautes Langzeitfett (optionales Schmiermittel in Lebensmittelqualität), geeignet für saubere Umgebungen.
Industrielle Automatisierung: Roboterarm-Gelenkantrieb, automatisierte Montagelinie, Präzisionspositionierungsplattform.
- Neue Energieausrüstung: Einstellung der Photovoltaik-Tracking-Halterung, System mit variabler Neigung zur Windkrafterzeugung.
- Medizinische Ausrüstung: Rotationsmechanismus des CT-Geräts, Übertragungsmodul für chirurgische Roboter.
- Lebensmittelverarbeitung: Aseptische Abfüllmaschine, Mischtankantrieb, Kraftübertragung von Verpackungsmaschinen.
- Bahntransport: Antrieb der Plattform-Sicherheitstür, Einstellung des Wagenbelüftungssystems.
1. Hochpräzise Übertragung
- Das Eingriffsspiel des Schneckengetriebes ist einstellbar (≤ 0,05 mm) und eignet sich für eine präzise Positionierungssteuerung.
2. Verbesserte Dichtungsleistung
- Doppellippen-Öldichtungs-Labyrinth-Dichtungsstruktur, um das Austreten von Fett und das Eindringen von externen Verunreinigungen zu verhindern.
3. Hochtemperaturbeständiges Design
- Das Gehäuse besteht aus Druckguss einer ADC12-Aluminiumlegierung, weist eine hervorragende Wärmeableitungsleistung auf und unterstützt den kurzfristigen Betrieb bei hohen Temperaturen.
4. Geringes Spiel und hohe Steifigkeit
- Die Abtriebswelle ist vergütet und die radiale Belastbarkeit ist um 20 % erhöht, was für Schwingungsszenarien mit hoher Last geeignet ist.
5. Intelligente Kompatibilität
- Optionale Encoder-Schnittstelle oder Bremsmodul können verwendet werden, um die Regelungsanforderungen des Servosystems zu erfüllen.
6. Grün und energiesparend
- Optimiertes Zahndesign reduziert Reibungsverluste und der Gesamtenergiewirkungsgrad wird auf über 90 % erhöht.
7. Sicherheitsredundanz
- Doppelte Selbsthemmungsfunktion (mechanische Selbsthemmung, optional elektromagnetische Bremse), um das sichere Abstellen vertikaler Lasten zu gewährleisten.
Der technische Prozess des Schneckengetriebes vereint die drei Kernvorteile hochfester Materialien, präziser Verarbeitung und modularem Aufbau. Durch Aufkohlen und Abschrecken, CNC-Zahnradschleifen, Doppeldichtungsstruktur und andere innovative Prozesse wird ein Gleichgewicht zwischen hoher Präzision, hoher Zuverlässigkeit und Umweltanpassungsfähigkeit erreicht. Die Prozesskosten sind relativ hoch, aber es eignet sich für Industrieszenarien mit strengen Leistungsanforderungen, wie etwa Automatisierung, neue Energien und medizinische Geräte.
Für exklusive Angebote und aktuelle Angebote melden Sie sich an, indem Sie unten Ihre E-Mail-Adresse eingeben.
Einführung Präzision, Stabilität und Kontrollierbarkeit werden zu wesentlichen Indikatoren moderner Hebe- und Positionierungssysteme. Da sich die Industrie hin zu intelligenteren und effizienteren Arbeitsabläufen bewegt, spielen vertikale Bewegungssteuerungsgerä...
View MoreHeute freuen wir uns, dass wir in unserem Werk einen vollen Container verladen konnten. Dies ist der erste Container, der direkt von unserer Vertriebsabteilung exportiert wird. Seit 2009 hat sich unser Werk als Haupthersteller von Untersetzungsgetrieben zu einem zuverlässig...
View MoreIn modernen Industriesystemen Schneckengetriebe spielen eine entscheidende Rolle bei der Erzielung einer hohen Drehmomentübertragung auf engstem Raum. Die Auswahl des richtigen Schneckengetriebes für eine bestimmte Anwendung erfordert ein gründliches Verständnis ...
View MoreHangzhou Yinhang Reduction Gears Co., Ltd. befindet sich im Industrie- und Handelszentrum Chinas, in der Nähe der Schnellstraße Shanghai-Hangzhou-Ningbo und des internationalen Flughafens Xiaoshan, mit hervorragender geografischer Lage, technischen Ressourcen und kulturellem Umfeld. Die Produkte des Unternehmens werden im ganzen Land gut verkauft und nach Europa, Amerika, in den Nahen Osten, Südasien und Australien exportiert. Nach Jahren rasanter Entwicklung hat sich das Unternehmen zu einem Rückgratunternehmen von Hangzhous „Heimatstadt der Reduzierstücke“ entwickelt und ist auf Forschung und Entwicklung, Produktion und Vertrieb spezialisiert NRV-VS-F1 Schneckengetriebe-Untersetzungsgetriebe .
1. Technische Kernvorteile des Schneckengetriebes NRV-VS-F1
Dieses Produkt besteht aus einer hochwertigen Aluminiumlegierungsschale, die schön, leicht und niemals rostend ist. Es wird häufig in der Leichtindustrie, der chemischen Industrie, der Lebensmittel-, Verpackungs-, Glasmaschinen-, Keramik-, Pharma- und anderen Industrien sowie in verschiedenen Produktionsautomatisierungslinien, Förderbändern, Montagelinien usw. eingesetzt, die eine Geschwindigkeitsregelung erfordern.
2. Entwurf zur Optimierung der Übertragungseffizienz
Präzises Ineinandergreifen von Schnecke und Zahnrad: Mithilfe hochpräziser Schleiftechnologie wird ein enger Eingriff zwischen Schnecke und Schneckenrad sichergestellt, Reibungsverluste reduziert und die Übertragungseffizienz verbessert (normalerweise bis zu 90 % oder mehr).
Spielarmes Design: Optimiert die Abstimmung der Zahnradpaare, reduziert das Rücklaufspiel und eignet sich für Automatisierungsgeräte mit hochpräzisen Positionierungsanforderungen.
Schmiertechnik: Um den Anstieg der Betriebstemperatur zu reduzieren und die Lebensdauer zu verlängern, wird eine Hochleistungsfett- oder Ölbadschmierung eingesetzt.
3. Selbsthemmungseigenschaften und ihre Anwendungen
Einweg-Selbstsperrfunktion: Das spezielle Schrägungswinkeldesign der Schnecke und des Zahnrads ermöglicht es der Schnecke, das Schneckenrad anzutreiben, aber das Schneckenrad kann die Schnecke nicht rückwärts antreiben, was für Anti-Umkehrszenarien (wie Aufzüge, Förderbänder usw.) geeignet ist.
Sicher und zuverlässig: Bei Stromausfall oder Notabschaltung kann die Selbsthemmungsfunktion ein Herunterrutschen der Last verhindern und die Sicherheit der Ausrüstung verbessern.
Anwendbare Branchen: Lebensmittelverpackungsmaschinen, automatisierte Montagelinien, Glasproduktionslinien usw., in denen eine präzise Positionierung und ein Rückzugsschutz erforderlich sind.
4. Wettbewerbsfähigkeit der Branche
As a Custom NRV-VS-F1 Worm Gear Speed Reducer Manufacturers and China NRV-VS-F1 Worm Gear Speed Reducer Suppliers, Hangzhou Yinhang Reduction Gears Co., Ltd.'s products are widely recognized in domestic and foreign markets due to their advantages such as lightweight, corrosion resistance, and low noise. Sie eignen sich besonders für Branchen mit hohen Hygieneanforderungen wie Lebensmittelqualität und medizinische Qualität.
Typische Anwendung und Auswahlhilfe für Schneckengetriebe der Serie NRV-VS-F1 in der industriellen Automatisierung
Hangzhou Yinhang Reduction Gears Co., Ltd. befindet sich im Industrie- und Handelszentrum Chinas, in der Nähe der Schnellstraße Shanghai-Hangzhou-Ningbo und des internationalen Flughafens Xiaoshan, mit hervorragender geografischer Lage, technischen Ressourcen und kulturellem Umfeld. Die Produkte des Unternehmens werden im ganzen Land gut verkauft und nach Europa, Amerika, in den Nahen Osten, Südasien und Australien exportiert. Nach Jahren stetiger Entwicklung hat es sich zu einem Rückgratunternehmen in Hangzhous „Heimatstadt der Untersetzungsgetriebe“ entwickelt, das sich auf die maßgeschneiderte Produktion und Lieferung von NRV-VS-F1-Schneckengetrieben spezialisiert hat.
Diese Produktserie verwendet hochwertige Gehäuse aus Aluminiumlegierung mit den Vorteilen, dass sie schön, leicht und nie rostend sind. Es wird häufig in der Leichtindustrie, der chemischen Industrie, der Lebensmittel-, Verpackungs-, Glasmaschinen-, Keramik-, Pharma- und anderen Industrien sowie in verschiedenen Produktionsautomatisierungslinien, Förderlinien, Montagelinien usw. eingesetzt, die eine Geschwindigkeitsregelung erfordern, und wird von den Kunden gut angenommen.
1. Typische Anwendungen des Schneckengetriebes NRV-VS-F1
Lebensmittelverpackungsmaschinen
Anwendbar für Abfüllmaschinen, Verschließmaschinen, Etikettiermaschinen usw. Das Gehäuse aus Aluminiumlegierung erfüllt die Hygieneanforderungen in Lebensmittelqualität, ist korrosionsbeständig und leicht zu reinigen.
Automatisierte Produktionslinie
Sorgen Sie für eine stabile Geschwindigkeitsregelung in Montagelinien, Förderbändern und Sortiersystemen, um eine präzise Übertragung und einen geräuscharmen Betrieb zu gewährleisten.
Glas- und Keramikgeräte
Bei Präzisionsmaschinen wie dem Schneiden und Kantenschleifen verhindern die selbsthemmenden Eigenschaften des Schneckengetriebes eine Lastumkehr und erhöhen die Sicherheit.
Pharmazeutische und chemische Ausrüstung
Korrosionsbeständige Materialien eignen sich für feuchte oder chemische Umgebungen wie Mischer, Abfüllanlagen usw.
Leichtes Logistiksystem
Erzielen Sie eine effiziente Kraftübertragung in Sortiermaschinen und Hebebühnen, und die Leichtbauweise reduziert die Gerätebelastung.
2. Schlüsselfaktoren für die Auswahl
Last- und Drehmomentanforderungen
Wählen Sie das geeignete Modell entsprechend dem von der Ausrüstung benötigten Drehmoment (N·m) aus, um Überlastung oder Energieverschwendung zu vermeiden.
Bereich des Untersetzungsverhältnisses
Die NRV-VS-F1-Serie bietet verschiedene Untersetzungsverhältnisse (z. B. 5:1 bis 100:1), die der Motorgeschwindigkeit und den Leistungsanforderungen entsprechen müssen.
Installationsmethode
Stützflansch- (NRV) oder vertikale (NRV-VS) Installation zur Anpassung an unterschiedliche Raumaufteilungen.
Anpassungsfähigkeit an die Umwelt
Das Gehäuse aus Aluminiumlegierung eignet sich für feuchte und staubige Umgebungen und der Schutzgrad (z. B. IP65) kann an spezielle Arbeitsbedingungen angepasst werden.
Energieeffizienz und Wartung
Der Wirkungsgrad des Schneckengetriebes liegt bei etwa 70–90 %, und für den Langzeitbetrieb ist eine regelmäßige Schmierung erforderlich (lebensmitteltaugliches Fett wird empfohlen).
3. Anpassungsvorteile von Hangzhou Yinhang
Flexibles Design: Unterstützt die Anpassung nicht standardmäßiger Wellendurchmesser und Flanschgrößen, um den Integrationsanforderungen spezieller Geräte gerecht zu werden.
Globale Zertifizierung: Entspricht den ISO 9001-Standards und einige Modelle haben die CE-Zertifizierung bestanden, um die Exportkonformität sicherzustellen.
Schnelle Reaktion: Verlassen Sie sich auf die Lieferkette des Jangtse-Deltas und bieten Sie von der Auswahl bis zum Kundendienst alles aus einer Hand.
